Netzwerktester

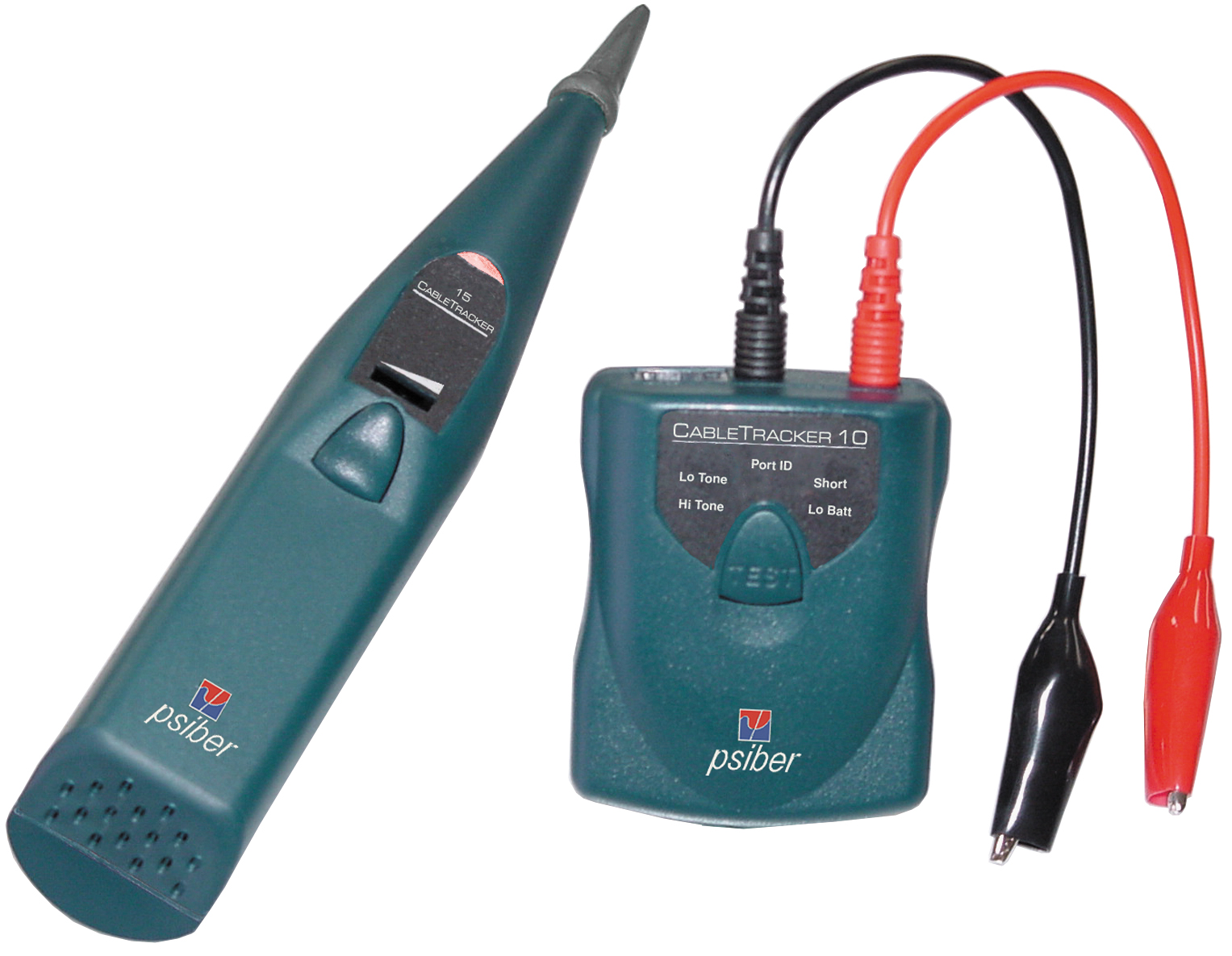

Cable TrackerFindet Anschlüsse und Kabel im Netzwerk- Kabelverfolgung auch in Wänden oder Kabelkanälen - Anschlüsse für RJ-45, 11, 12 und Krokodilklemmen - Port Identifikation bei Ethernet Hubs, Switches u. Routern

Cable-Tool CT50Multifunktionaler Kabeltester mit TDR Längenmessung. Misst Kabellängen oder Entfernungen zur Störstelle.CableTool ist ein Längenmessgerät für alle Kabeltypen wie Netzwerk-, Antennen-, Daten- sowie Stromkabel. Dank der vollwertigen Reflektometer-Funktion ("Time Domain Reflectometer") werden gesamte Kabellängen oder die Entfernungen bis zu einer Störstelle (Kabelquetschung, Unterbrechung oder Kurzschluss) ermittelt. Mit der Voltmeterfunktion lassen sich auch aktive Leitungen ermitteln und die anliegende Spannung anzeigen. Zusätzlich verfügt das CableTool über eine eingebaute Kabelsuchfunktion. Dabei wird ein Tonsignal in das Kabel gesendet und dessen Abstrahlung mit der optionalen "Cable Tracker Probe" in Kabelkanälen und in Wänden eindeutig geortet.

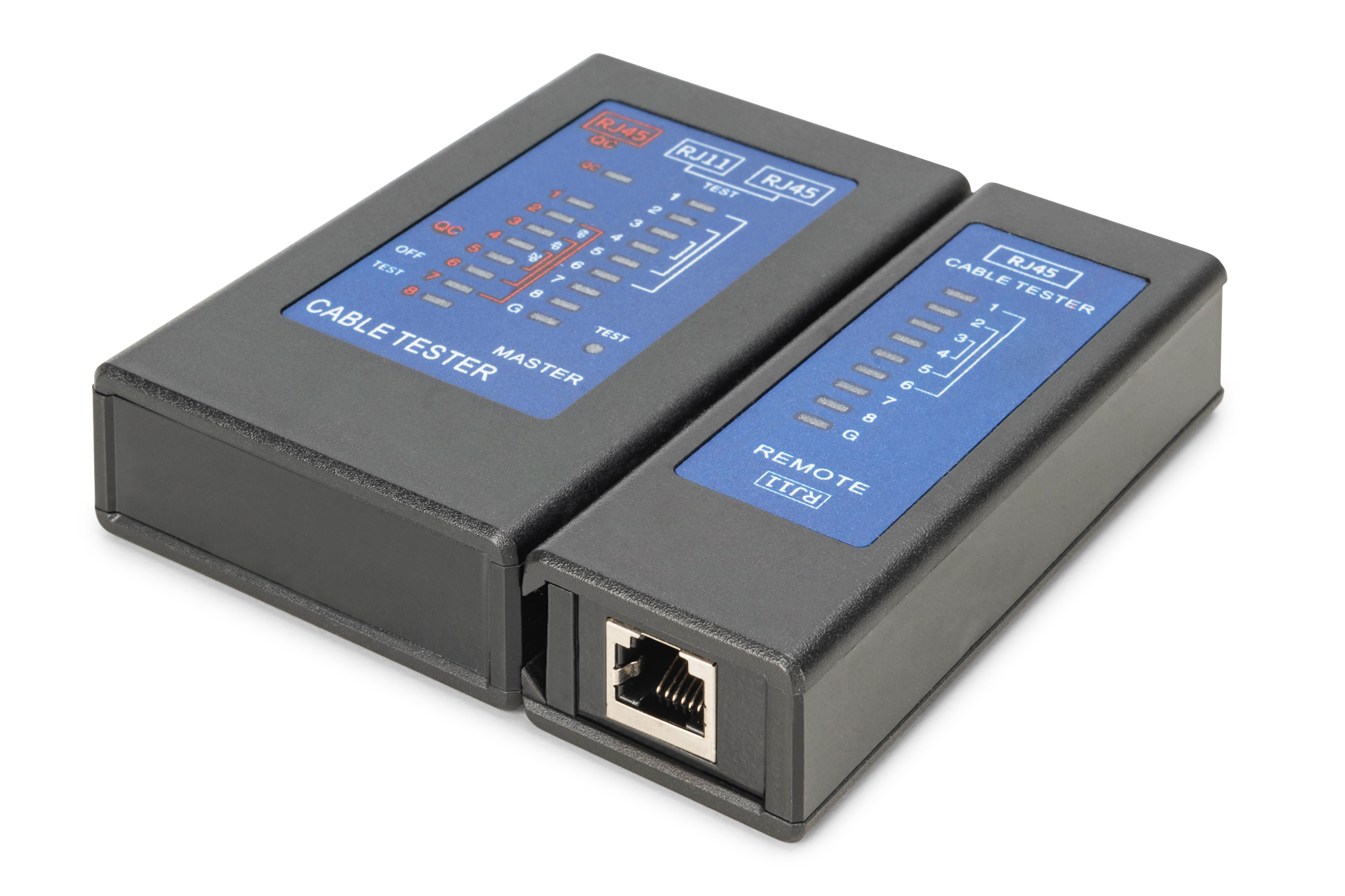

Durchgangsprüfer RJ 45 STP inkl. Remote-AdapterMit diesem Leitungstester können sie Ihre komplette Twisted-PairVerkablung auf Paarigkeit und Funktion überprüfen. Sowohl diePatchkabel als auch Patchpanel und die RJ 45 Anschlußdosenkönnen überprüft werden.

FiberXpert OTDR 5000 - Vermessung von Multimode/Singlemode FasernZertifizieren von LWL-Netzen leichtgemachtGlasfaserkabel sind in Industrienetzwerken auch für kurze Strecken heute nicht mehr wegzudenken, um den Anforderungen nach höchster Bandbreite entgegenzukommen. Die Installation von Glasfasern setzt allerdings sauberes und korrektes Arbeiten und einiges an Wissen voraus. Insbesondere spielt Sauberkeit bei der Glasfaser selbst eine große Rolle. So sind einer Studie von NTT Advanced Network Technology zufolge verschmutzte Faserendflächen oder Stecker für bis zu 96 Prozent aller Netzausfälle verantwortlich. Somit heißt es, ein leicht zu bedienendes OTDR auszuwählen, das über Schnittstellen mit einem Glasfasermikroskop verbunden werden kann.Smart Link Mapper (SLM)Der Smart Link Mapper übersetzt eine schwer verständliche OTDR Messung in ein klares, einfach zu lesendes Diagramm der gemessenen Strecke. Aus dem Diagramm können direkt die Gut/Schlecht Informationen jedes einzelnen Ereignisses auf der Strecke, wie z.B. Stecker oder Spleiße, abgelesen werden. Die oft schwierige Interpretation einer OTDR Messkurve wird so zum Kinderspiel.Das FiberXpert OTDR 5000 ist hier die erste WahlDas handliche optische Zeitbereichs-Reflektometer gibt es als Kombigerät für Multimode 850/1300 nm und Singlemode 1310/1550 nm. Sowohl bei Multimode- als auch bei Singlemodefasern verfügt das FiberXpert OTDR 5000 über einen sehr hohen Dynamikbereich mit einer Eventtotzone von < 80 cm – es ist also dazu prädestiniert, kurze Faserstrecken standardkonform zu vermessen, zu dokumentieren und etwaige Fehler zu finden. Weitere Messfunktionen wie Dämpfungsmessung und ein optischer Leistungspegelmesser ermöglichen die exakte Ermittlung der Streckendämpfung sowie Messungen der Ausgangsleistungen von aktiven Netzwerkkomponenten. Die automatische Pass/Fail-Analyse erfolgt nach TIA-/IEC-Grenzwerten. Standardkonforme Tier-2-Messungen lassen sich mit diesem OTDR ebenso leicht erledigen wie das Erstellen von professionellen Messprotokollen. Über das zu dem OTDR passende, neue Glasfasermikroskop – das einfach über USB angeschlossen wird – sind Faserenden und Steckerendflächen schnell überprüft und nach IEC 61300-3-35 bewertet. Und das alles mit nur einem Tastendruck.Schutz für VorlauffasernAuf den optionalen „Launch Cords“ sind die Vorlauffasern schonend aufgewickelt und können leicht aus- und wieder aufgerollt werden. Die Faser ist optimal geschützt – in der PRO-Variante erfolgt das Aufrollen automatisch.FiberXpert OTDR 5000 für Multimode-/Singlemode 850/1300/1310/1550 nm- Standardkonforme Tier-2-Vermessung von LWL-Verkabelungen- Tabellarische Auflistung aller Streckenereignisse inklusive deren Bewertung- Grafische Darstellung der Reflexionskurve für eine längenabhängige Auswertung aller Ereignisse auf Reflexion und Dämpfung- Automatische Pass-/Fail-Analyse der Messergebnisse nach TIA/IEC Grenzwerten- Automatische Macrobend-Erkennung- Integrierter Dämpfungsmesser- Professionelle Messprotokolle durch die Auswertesoftware eXport- Großes farbiges Touch-Display- Optionales Glasfasermikroskop inkl. Adapter für die gängigsten Glasfaserstecker

CableMaster FO, optisches Powermeter im Pocketformat- Leistungsstarkes optisches Powermeter- Ergonomisches Design, klein und handlich, leicht zu tragen- Anzeige in mehreren Einheiten dBm/dB/mW- Aufladbarer Akkubetrieb bis zu 80 Stunden- Multifunktional (Leistungs-/ Dämpfungsermittlung, VFL, RJ45 Patchcord-Test, Taschenlampe)- Einfacher Nullabgleich- Glasfaser Leistungs-/Dämpfungsermittlung- Visuelle Fehlersuche mit Rotlicht (VFL) Enthält:- 1 x Hauptgerät- 3 x AAA Ni-MH 1.2V- 1 x USB Kabel- 1 x Adapter 2.5 auf 1.25mm FerruleZum Produktfinder

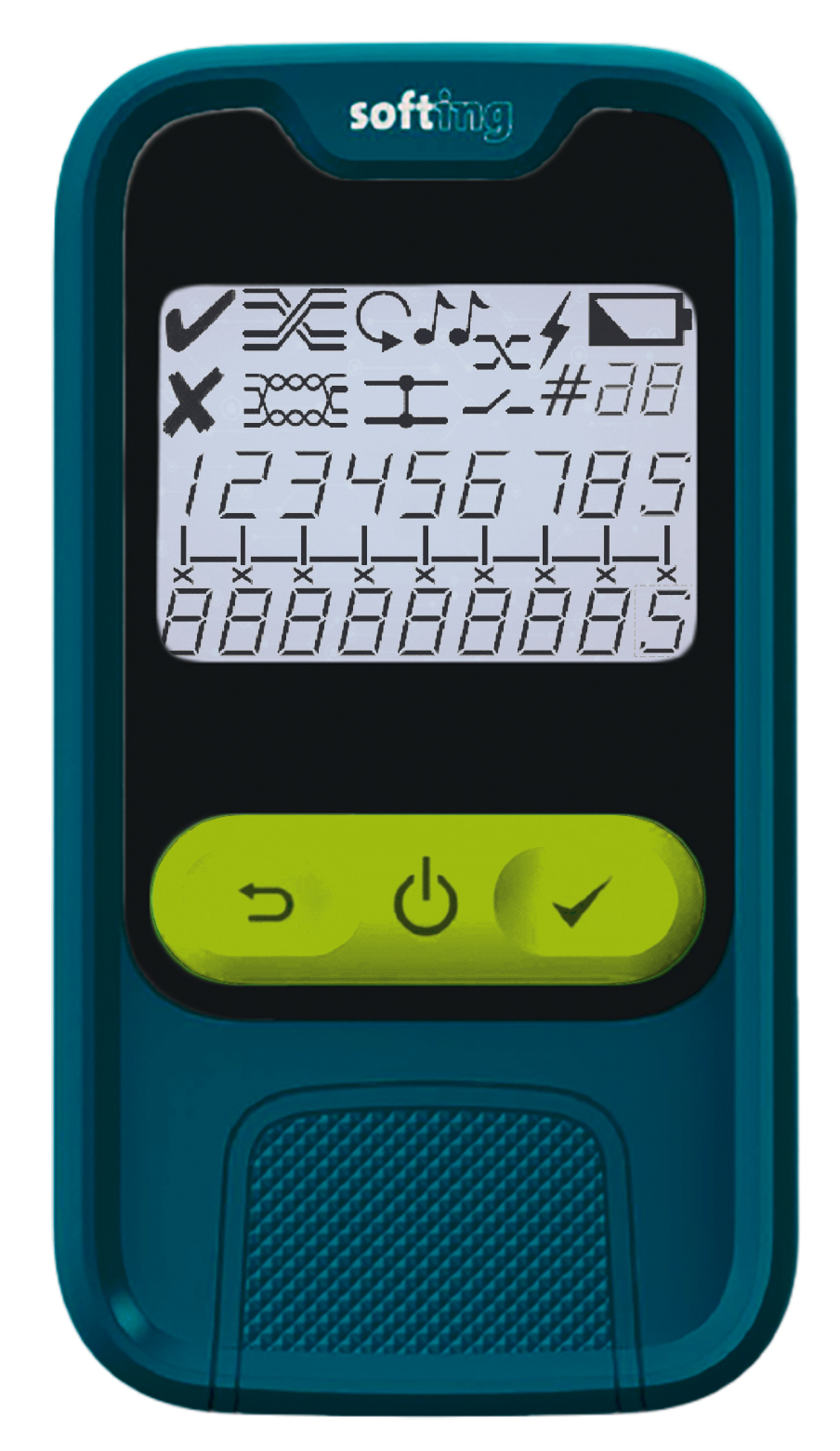

CableMaster 210 - Kompakter Durchgangs- und VerdrahtungstesterKomfortable und kostengünstige Verkabelungstests in einem kompakten TesterDer CableMaster 210 ist ein wirtschaftlicher, kompakter Durchgangs- und Verdrahtungstester für Ethernet-Kabel. Der ergonomische Handtester ist einfach zu bedienen, sein großes Display zeigt direkt einfach zu verstehende Meldungen an. Er gehört zur Grundausstattung eines jeden Installateurs.Die schnelle und kostengünstige Prüfung der Verkabelung ist bei modernen Netzwerken ein Muss um Netzwerkstörungen schnell zu finden. Darüber hinaus ist der CableMaster 210 das perfekte Testgerät für die Vorprüfung einer Verkabelung vor der eigentlichen Abnahmemessung. Einzigartig in dieser Klasse sind das große hintergrundbeleuchtete Display und der eingebaute Tongenerator.- Test von Ethernet-Kabeln auf Unterbrechungen, Kurzschlüsse, vertauschte Adern und Split-Pairs mit einem Knopfdruck- Test von Kabeln mit einer Länge von bis zu 304 m- Unterstützung von 24 Remote Identifiern- Abnehmbare Remoteeinheit- Große, hintergrundbeleuchtete LCD- Anzeige mit allen Testinformationen, einschließlich PASS/FAIL-AnzeigeZum Produktfinder

LAN Qualifizierer bis 10Gbit/s, Geschwindigkeitsverifizierung, Aktiv-Netzwerktest Kupfer/LWL, Softing NetXpert XG2 Plus- Prüft auf IEEE 802.3 Konformität für Datenverkabelung bei Übertragungsraten bis 10 Gbit/s- Bit Error Rate Tests (BERT)- Ermittelt das Signal-Rausch-Verhältnis (SNR)- Ermittelt den Laufzeitunterschied (Delay Skew)- Kombinierte Längenmessung aus TDR und kapazitiver Messung für präzisere Angaben und einfachere Fehlersuche auch bei Kurzschlüssen- Farbiger Verdrahtungsplan zeigt Unterbrechung, Vertauschung, Kurzschlüsse und Split Pair leicht erkennbar an- Ergebnisse werden gespeichert und daraus Messprotokolle „Pass/Fail“ generiertNetzwerk und Diagnose- Unterstützt IPv4 und IPv6- Erkunden Sie Ihr Netzwerk und sehen die vorhandenen Teilnehmer- Identifiziert defekte PoE Switches durch PoE Belastungstest- DHCP Test- Ping-Listen können definiert und gespeichert werden auch für spätere Nutzung- LLDP/CDP Erkennung und Analyse- Findet vorhandene VLANs in Ihrem Netzwerk- Mit einem USB-Stick können Daten vom Gerät einfach auf den PC transferiert werdenZum Produktfinder

LAN Qualifizierer Kupfer, Geschwindigkeitsverifizierung, Aktiv-Netzwerktest bis 10Gbit/s,Softing NetXpert XG2-10GDen Nachweis, ob eine Verkabelung eine Übertragung bis 10 Gbit/s unterstützt, erbringt der neue NetXpert XG unabhängig davon, welche Kabelkategorie, Patchfelder oder Anschlussdosen verwendet wurden.Neue Standards von bis 10 Gbit/s prägen das Umfeld der Qualifizierer der neuesten Generation. Gerade im Bereich der WLAN Access Points spielen immer höhere Datenraten auch auf der Zuleitungsseite eine große Rolle. Um zu erfahren, ob die vorhandene Verkabelung allerdings die höheren Datenraten unterstützt, müssen Betreiber vor der Inbetriebnahme entsprechende Tests durchführen, damit sie keine bösen Überraschungen erleben. Der NetXpert XG bietet schon jetzt die Antwort auf diese neuen Herausforderungen!Mit dem NetXpert XG starten Sie zukunftssicher in die neue Ära des High-Speed-Qualifizierens. Die NetXpert-Serie bietet Ihnen dabei einfache Firmwareupgrades. Ein Lizenzsystem ermöglicht spätere Upgrades für zusätzliche Funktionen.Dabei wird aktuell zwischen 3 Varianten unterschieden (NetXpert 1G, NetXpert 2.5/5G und NetXpert 10G). Der Erwerb einer ‚Step-Up‘-Lizenz erweitert den Funktionsumfang des Gerätes immer um einen Schritt nach oben. Alle Verschleißteile (z. B. RJ45-Anschluss) können einfach und problemlos ausgewechselt werden.Inklusive Ports für Glasfaser-MessungenDer NetXpert bietet volle Flexibilität unabhängig davon ob Sie Glasfaser- oder Kupferverkabelungen messen. Über die verfügbaren SFP/SFP+-Ports können verschiedene aktive Glasfasertests, wie Protokollerkennung (CDP/LLDP), Listen-Erstellung der Erreichbarkeit der Teilnehmer im Netzwerk (Ping-Test), sowie Netzwerk-Discovery ausgeführt werden. Ebenso ist im Bereich der passiven Tests ein Durchsatztest der Glasfaser-Verkabelungen möglich.Lieferumfang:1 x XG Handgerät für Kupfer und LWL, 1 x Endgerät/Remote Unit (nur Kupfer),2 x RJ45 Cat 6A Patchkabel, 1 x USB-Adapter, 2 x Netzteile, 1 x Hartschalen-Koffer, Handbuch,2 x Upgrade Lizenz (SFP Module bitte separat bestellen!), 1 x 4 Zellen BatterieZum Produktfinder

LAN Qualifizierer Kupfer, Geschwindigkeitsverifizierung, Aktiv-Netzwerktest bis 1Gbit/s,Softing NetXpert XG2-1GHohe Datenübertragungsraten von bis zu 10 Gbit/s Ethernet und neue Power-over-Ethernet-Anwendungen bis 90 W führen zu völlig neuen Herausforderungen im Bereich der strukturierten Verkabelung. NetXpert XG2 bietet umfangreiche aktive und passive Netzwerktests bis 10 Gbit/s für die Qualifizierung, Inbetriebnahme und Fehlersuche auf Kupfer- und Glasfaser-Verkabelungen. Durch das größte Touch-Display in seiner Geräteklasse garantiert NetXpert XG2 einfache Bedienbarkeit und übersichtliche Darstellung der Ergebnisse. Gleichzeitig bietet NetXpert XG2 höchste Zuverlässigkeit der Ergebnisse durch die einzigartige Kombination von bis zu vier unterschiedlichen Testmethoden für die Bewertung einer Datenstrecke.Der NetXpert XG2 ist ab 1Gbit/s erhältlich und kann bis auf 10 Gbit/s aufgerüstet werden.Lieferumfang:1 NetXpert XG2 Hauptgerät1 Active Remote2 Netzteile2 RJ45 Cat 6A Testkabel, geschirmt1 Hartschalenkoffer1 KurzanleitungZum Produktfinder

Das 3-Medien-Multitool zum einfachen Testen von LAN-NetzwerkenLinkXpert M3 ist ein vielseitiger Verkabelungs- und Netzwerk-Trouble- shooter, der bei der Lösung von Netzwerkproblemen von der Verkabelung bis hin zu komplexen Ethernet-Problemen hilft. Mit der Konnektivität zu allen 3 Medien – Kupfer, Glasfaser und WLAN – ist LinkXpert M3 perfekt für die Diagnose aller gängigen LAN-Ethernet-Netzwerke.Das Gerät bietet eine einzigartige Kombination aus Verkabelungstests und umfassender Ethernet-Netzwerkdiagnose auf Kupfer, Glasfaser und WLAN, um Anwendern bei der Lösung täglicher Probleme in Ethernet- Netzwerken zu helfen und das Netzwerk rund um die Uhr am Laufen zu halten.Für die Inbetriebnahme von Netzwerken kann der LinkXpert M3 automatische Tests durchführen, die vom Benutzer bei Bedarf auch konfiguriert werden können. Wenn zum Beispiel neue PoE-Switches eingeführt wurden, kann LinkXpert M3 so konfiguriert werden, dass nur PoE bis zu 90W getestet wird und Port-Informationen wie LLDP bereitgestellt werden. Für die Fehlersuche können Benutzer auch alle Tests einzeln durchführen, z. B. nur das optionale Videomikroskop verwenden, um Glasfaseranschlüsse zu überprüfen.Zum Produktfinder

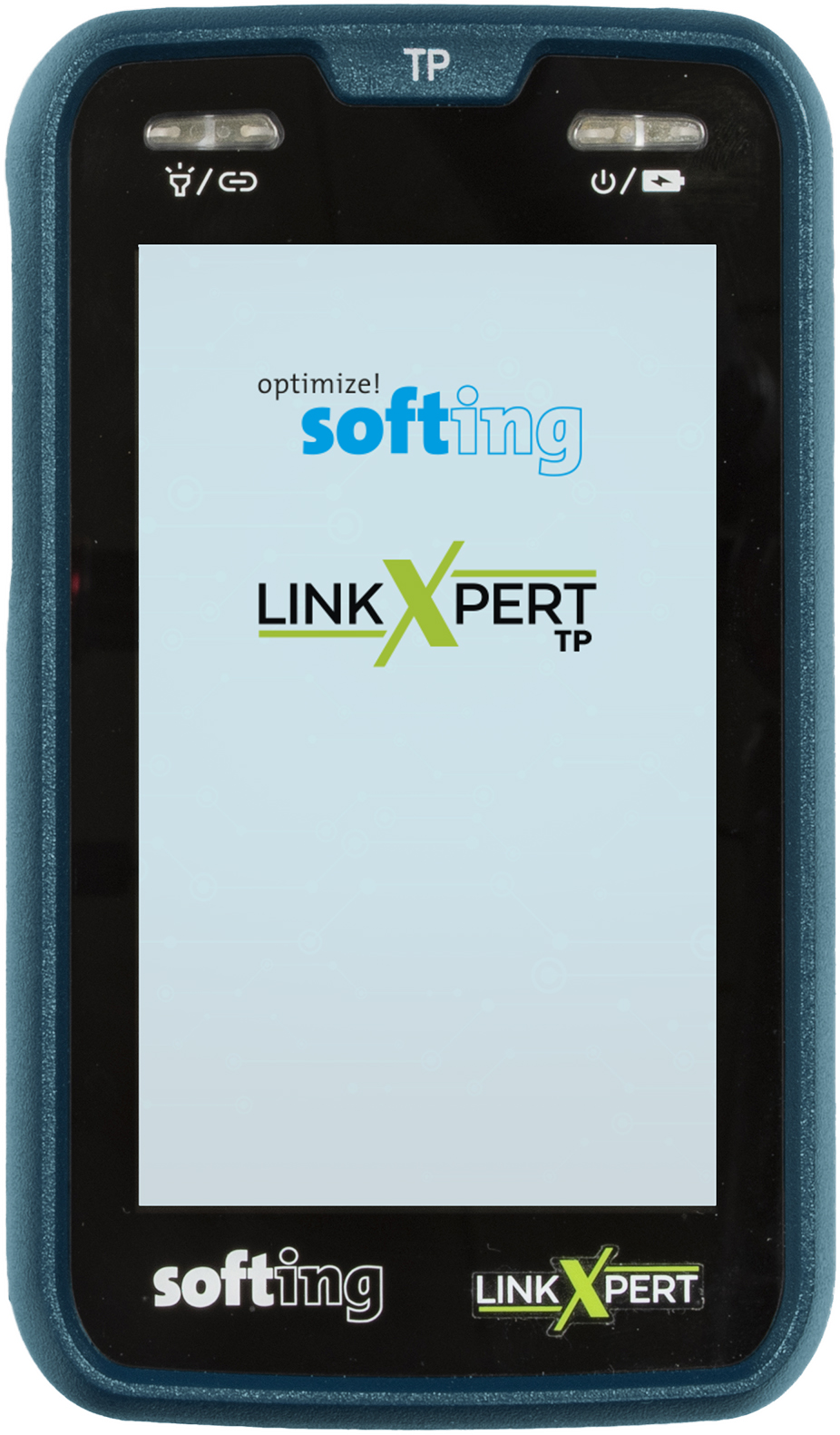

Das Multitool zum einfachen Testen von Twisted-Pair-LAN-NetzwerkenLinkXpert TP ist der perfekte Begleiter für die Fehlersuche bei Kupfer- verkabelungen und LAN-Ethernet-Problemen sowohl in SoHo- und Büro-Umgebungen als auch bei industriellen Anwendungen. Das Gerät bietet eine einzigartige Kombination aus Verkabelungs- tests und umfassender Ethernet-Netzwerkdiagnose, um den Benutzern bei der Lösung täglicher Probleme in Ethernet-Netzwerken zu helfen und das Netzwerk rund um die Uhr am Laufen zu halten.Für die Inbetriebnahme von Netzwerken kann der LinkXpert automatische Tests durchführen, die vom Benutzer konfiguriert werden können. Wenn zum Beispiel neue PoE-Switches eingeführt wurden, kann er so konfiguriert werden, dass nur PoE bis zu 90W getestet wird und Port-Informationen wie LLDP bereitgestellt werden. Zur Fehlersuche können Benutzer auch alle Tests einzeln durchführen.Zum Produktfinder

HighlightsDas große, gut ablesbare Display erleichtert die Arbeit und stellt die Messergebnisse auf einfache Weise dar, d.h. Anschlussplanprüfung, Längen, Kabelidentifikation sowie eine Anzeige, wo das Kabel beschädigt ist.Prüfung von UTP-, FTP-, SSTP-Verkabelung - RJ45-Stecker, RJ11/12-Stecker, Verkabelung auf Basis von 75Ω, 50Ω, 93Ω-Koaxialkabeln - F-Stecker.Längenmessung (bis zu 460 m, Messfehler 0,3 m).Vollständige Prüfung des Anschlussplans von Twisted-Pair-Kabeln, Anzeige der Fehlerstelle (Entfernung zum Fehler).Erkennung der folgenden Fehler: Unterbrechung, Kurzschluss, verkehrte Paare, gekreuzte Paare.Ortung von Kabeln und einzelnen Kabelpaaren. Der MicroScanner arbeitet im Tongeneratormodus (analog oder digital) in Verbindung mit dem Probenehmer IntelliTone 200.Ortung von Kabeln mit Hilfe von Fernleitungskennungen (Kennungssatz #2-7, FL-MS2-IDK27- im Satz enthalten). Das Prüfgerät erkennt die Identifizierungsnummer, die am anderen Ende der Strecke (Kabel) eingesteckt ist.Erkennung von Ethernet-Signalen (10/100/1000 Ethernet, Halb-/Vollduplex-Übertragungsmodus), POTS und PoE (Erkennung von POE-Geräten gemäß 802.3af).Die robuste Gummiummantelung des Zählergehäuses bietet eine hohe Widerstandsfähigkeit gegen mechanische Beschädigungen und gewährleistet maximalen Komfort bei der Bedienung.Mit dem MicroScanner2 können die mechanischen Eigenschaften von Kupferkabeln überprüft, Fehler erkannt und lokalisiert werden. Universelles Prüfgerät für Kupferverkabelung. Der MicroScanner2 hat einen sehr breiten Anwendungsbereich in der Netzwerkverkabelung auf der Basis von Mehrpaarkabeln (UTP, FTP, SSTP - RJ45-Stecker und RJ12/11-Stecker), Koaxialkabeln (75 Ω, 50 Ω, 93 Ω - F-Stecker) und einzelnen Kabelpaaren. Es ermöglicht eine schnelle Überprüfung der Korrektheit von Verbindungen, die Identifizierung und Lokalisierung von Fehlern und die Messung der Länge einzelner Kabelabschnitte. Unter Verwendung einer Tonsonde oder ferngesteuerter Leitungskennungen ermöglicht es die schnelle Lokalisierung einzelner Verbindungen, einzelner Kabelpaare sowie das fehlerfreie Auffinden des richtigen Kabelabschlusses im Rangierfeld durch das Wartungspersonal. Neben der Analyse der physikalischen Schicht der Verkabelung ermöglicht er auch die Erkennung von Ethernet-Signalen. Der MicroScanner2 ist ein hervorragendes Werkzeug für Kabelinstallateure sowie für Wartungspersonal, das für die Instandhaltung gleichmäßiger Netzwerkstrukturen verantwortlich ist.Technische DetailsUmweltbezogene Spezifikationen:Betriebstemperatur: 0°C bis 45°CLagertemperatur: -20°C bis +60°CRelative Luftfeuchtigkeit während des Betriebs (% RH nicht kondensierend): 90% (10°C bis 35°C); 75% (35°C bis 45°C)Stöße und Vibrationen: Zufällig, 2 g, 5 Hz-500 Hz (Klasse 2),Falltest aus einer Höhe von 1 m mit und ohne mitgeliefertem AnschlusskartenadapterSicherheit: IEC 61010-1, dritte AusgabeHöhe der Nutzung: 4000 m; Lagerung: 12000 mEMC: IEC 61326-1Allgemeine Spezifikationen:Prüfanschlüsse:Test-Steckverbinder: Abgeschirmte 8-polige Modularbuchse, kompatibel mit 8-poligen Modularsteckern (RJ45) und 4-poligen Modularsteckern (RJ11). MicroScanner 2: F-Steckverbinder für Koaxialkabel.Macht:Batterietyp: 2 AA-Alkalibatterien (NEDA 15A, IEC LR6)Lebensdauer der Batterie: 20 Stunden typische NutzungAndere kompatible Batterietypen: 2 AA-Lithium-Batterien, NIMH, NICADAbmessungen und Gewicht (mit installierten Batterien und Anschlusskartenadapter im Lieferumfang):7,6 cm x 16,3 cm x 3,6 cm, Gewicht 300 gBildschirm:Monochromes LCD-Display mit HintergrundbeleuchtungTest-Modi:Er misst die Länge, prüft den Verbindungsplan, identifiziert entfernte ID-Locators und erkennt Ethernet-Ports. MicroScanner zeigt auch die Meldung an: HIGH Ω, wenn der Kabelwiderstand größer als 12,5 Ω ist. Alle Ergebnisse werden auf einem einzigen Bildschirm angezeigt.Technische Daten:Geprüfte Kabeltypen: Verdrilltes Kabel: UTP, FTP, SSTPKoaxial (MicroScanner2): 75 Ω, 50 Ω, 93 ΩTest der Länge: Reichweite: 460 m (1500 ft)Auflösung: 0,3 m (1 ft)Typische Genauigkeit: ± 4 % oder 0,6 m (2 ft), je nachdem, welcher Wert größer ist. Die NVP-Unsicherheit ist ein zusätzlicher Fehler.Kalibrierung: vom Benutzer einstellbarer NVP für Twisted Pair und Koaxialkabel (MicroScanner2). Kann den tatsächlichen NVP mit einer bekannten Kabellänge bestimmen.Test des Verbindungsplans:Erkennt Fehler, Kurzschlüsse, Verdrahtungsfehler, geteilte Paare und bis zu sieben Leitungsadapter-Kennungen. Der Verbindungsplan wird auf einer proportionalen Länge gezeichnet, um die ungefähre Position von Fehlern visuell anzuzeigen.Ethernet-Port-Erkennung:Erkennt die empfohlene Geschwindigkeit von 802.3-Ethernet-Ports mit Geschwindigkeiten von 10 Mb/s, 100 Mb / s und 1 Gb/s.Tongenerator:Unterstützt Tonung und Kabelzuordnung mit der digitalen Sonde IntelliTone. Erzeugt vier Töne, die mit typischen Analogsonden kompatibel sind.Die SmartTone ™ Funktion ermöglicht die eindeutige Identifizierung von Kabeln im Bündel, wenn die IntelliTone- oder Analogsonde verwendet wird.

Pinger PlusNetzwerk IP Testgerät für 10/100/1000 MBit- Identifiziert 10/100MBit u. 1GBit Link-Signal - Pingt einzelne oder eine Liste von IP-Adressen - Testet DHCP Server u. gibt IP-Adressen an - Zeigt MAC Adressen an - Prüft Kabelfehler wie z.B. vertauschte Adern Der Pinger Plus nutzt die leistungsfähige Ping-Funktion und prüft auf Netzwerkverfügbarkeit, doppelte IP-Adressen, Übertragungsfehler und Responsezeiten. Es kann auch gleich ein ganzer Bereich von IP- Adressen "angepingt" werden, um freie IP- Adressen zu finden. Der Pinger Plus als DHCP Client testet darüber hinaus die Funktionalität des DHCP Servers. Der Pinger Plus ist der erste "hand-held" Tester, der einen Gigabit Link-Test durchführen kann. An einen Hub, Switch oder NIC angeschlossen, zeigt der Pinger Plus die Geschwindigkeit (10/100/1000Mbps) und den Duplex Modus der Hardware an. Zusätzlich erkennt der Pinger Plus fehlerhafte Kabel und kann den Port am Hub/Switch durch Blinken der Port LED identifizieren.Merkmale- Identifiziert 10/100MBit und 1 GBit Link-Signal- Pingt einzelne oder eine Liste von IP Adressen- Testet DHCP Server und gibt IP Adressen an- Zeigt MAC Adressen an- Prüft auf Kabelfehler wie z.B. vertauschte AdernDer Pinger Plus ist das ideale Messgerät für alle Netzwerkadministratoren & Systemtechniker, um eine schnelle Fehlersuche durchzuführen oder bei Netzwerkänderungen (MAC= Move Adds and Changes) die Funktionalität zu prüfen.

Verbindungstester für Netzwerk und Telefonie LanMaster 30für 10/100 Mbit, ISDN/Analog und Token RingPC's und Netzwerkkarten können durch Anschluss an eine aktive Dose geschädigt werden, wenn der falsche Dienst anliegt. Inkompatible Spannungen und eingeprägte Ströme können Netzwerkkarten zerstören. Deshalb sollte jede Dose vor der Inbetriebnahme auf die aufgeschalteten Dienste getestet werden!LanMaster 30 identifiziert blitzschnell, ob eine RJ-45 Anschlussdose aktiv ist. Hierbei kann der LanMaster feststellen, welcher Dienst zur Verfügung steht:Analoges Telefon, ISDN, Nebenstellenanlage, 10 oder 100 Mbit Ethernet oder Token Ring.MerkmaleSchützt Hardware vor Zerstörung durch vorheriges Testen der Anschlussdose- Prüft Verfügbarkeit des Anschlusses.- Identifiziert den Typ des Anschlusses: Ethernet, Fast Ethernet, Token Ring oder Telekom Analog-, ISDN- oder NebenstellenanlageLanMaster 30 ist das ideale Werkzeug für alle Netzwerkadministratoren und Installateure, die verschiedene LAN- und Telekommunikationsdienste betreiben sowie innerbetriebliche Umzüge verwalten müssen.

Verbindungstester für Gigabit LanMaster 26eignet sich zur schnellen Überprüfung, welcher Dienst an einer Anschlussdose oder Port aufgeschaltet ist. Die jeweiligen Netzwerk-Topologie, wie 10/100/1000MB Ethernet und die Dienste VOIP/PoE (Power over Ethernet) werden in Sekundenschnelle angezeigt.wird überprüft in welchem Duplex Mode und ob Auto-Negotiation konfiguriert ist. Zusätzlich identifiziert der LanMaster 26 über die Polarität, ob eine Netzwerkkarte oder ein Switch/Hub oder Router angeschlossen ist.- Schützt Hardware vor Zerstörung durch vorheriges Testen der Anschlussdose- Prüft Verfügbarkeit des Anschlusses- Identifiziert den Typ des Anschlusses: Ethernet, Fast Ethernet, Gigabit Ethernet, Duplex-Mode und Auto-Negotiation, VOIP, PoE LanMaster 26 ist das ideale Werkzeug für alle Netzwerkadministratoren und Installateure, die verschiedene LAN-Dienste be- treiben.

LanMaster 3510/100/1000 Base TX Link Tester- Prüft Kabelpaare auf Power over Ethernet (PoE) nach IEEE 802.3 af, Cisco Inline oder Non-Standard, simuliert Last- Verifiziert 10/100/1000 Base TX - Mißt Kabellängen und findet KurzschlüsseIn heterogenen Netzwerken werden Voice over IP (VoIP) Telefone sowie Wireless Access Points oft durch Power over Ethernet mit Strom versorgt. Hierbei gibt es viele verschiedene Standards, was eine Interoperabilität oft schwierig macht. Ob ein Link und die damit verbundene Stromversorgung einwandfrei funktioniert, testet der neue LanMaster 35 von Psiber Data GmbH.die Dose angeschlossen testet das einfach zu bedienende Handgerät schnell und zuverlässig, ob ein Link 10/100/ 1000 MBit Ethernet besteht und welcher Duplex Modus eingestellt ist. Zusätzlich misst der LanMaster 35, ob Power over Ethernet (PoE) an dem entsprechenden Port vorhanden ist. Hierbei erkennt das Gerät neben der Spannungsart „Mid-Span", „End-Span" oder „All-Span" auch, welcher PoE Standard verwendet wird, wie z.B. IEEE 802.3 af, Cisco Standard oder ein proprietärer Standard. Bei dieser Messung wird der Port unter Last getestet und somit die Funktionalität und Einstellung angezeigt.Fehlersuche verfügt der LanMaster 35 über ein Time Domain Reflectometer (TDR), mit dem die Kabellänge einer Verkabelungsstrecke oder einer Kabeltrommel gemessen werden kann. Außerdem identifiziert der LanMaster 35, welcher Port des Switches an der getesteten Dose angeschlossenen ist, indem das Gerät ein Linksignal an den Switch schickt und die Port LED blinken lässt.dem optionalen Cable Tracker Empfänger CT15 ist es möglich, Kabel zu verfolgen und deren Ende zu finden. Dabei sendet der LanMaster 35 ein Signal in das Kabel, das wie eine Antenne dieses Signal auf kurze Distanz abstrahlt. Der optionale CableTracker 15 Empfänger macht dieses Signal hörbar und kann somit den Kabelverlauf finden.LanMaster 35 ist das ideale und universelle Werkzeug für alle IT Administratoren oder Systemtechniker, die VoIP Endgeräte und WLAN Access Points installieren und warten müssen.

WireXpert WX4500-FAWireXpert setzt neue Maßstäbe für effizientere, genauere und standardkonforme Abnahmemessung von strukturierter Gebäudeverkabelungen. Ob Kupfer oder Glasfaser-Verkabelung, der neue WireXpert ist der Meister aller Klassen und beherrscht alle Standards wie ISO 11801, Cenelec EN50173 und TIA 568. Spielend einfache Bedienung über das state-of-the-Art Touch-Display garantiert ein fehlerfreies Ergebnis.Abnahmemessung von Gebäudeverkabelungen ist die Grundlage für die Gewährleistung, daher ist es wichtig, dass auf die Ergebnisse der Messtechnik Verlass ist., mit seinem Frequenzbereich von 1 bis 2500 MHz, ist entwickelt worden, um allen gegenwärtigen wie auch zukünftigen Verkabelungsstandards gerecht zu werden. Innerhalb von weniger als neun Sekunden (bei Klasse FA) führt das Gerät automatisch alle vorgeschriebenen Messungen durch. Liegt ein Fehler vor, so hilft Ihnen der hochpräzise WireXpert, schnell die Fehlerursache zu ermitteln. Die Bedienung erfolgt über das robuste farbige Touchscreen mit ausführlicher Bedienerführung und eingebauter Hilfe, die den Blick ins Handbuch fast unnötig macht.Bedienkonzept mit zwei identischen Geräten macht eine Abnahmemessung zum Kinderspiel. Das Dual Control System (DCS) ermöglicht eine noch effizientere Abnahmemessung. War es bislang fast zwingend, dass eine Abnahmemessung mit zwei Technikern durchgeführt wurde, können jetzt Abnahmemessung auch mit nur einer Person erledigt werden.verfügt bereits heute über höchste Bandbreite sowie alle erforderlichen Schnittstellen. Der Benutzer kann kostenlose Updates selbst in das Gerät einspielen und Verbesserungen sowie neue Funktionen frei schalten. Mit den optionalen Glasfasermodulen lässt sich der WireXpert aufrüsten, um Multimode und Singlemode Glasfasern zu messen und zu zertifizieren.werden komplett mit graphischen Daten gespeichert und mit der im Lieferumfang enthaltene Software ReportXpert zu aussagekräftigen Messprotokollen professionellen Zertifikate aufbereitet.Test ParameterUnterstützter Frequenzbereich: 1 MHz bis 2500 MHzÜbertrifft TIA Level IV GenauigkeitUnterstützte Messungen• Dämpfung (Insertion Loss)• Nahnebenspechdämpfung (NEXT) Paar-zu-Paar und Leistungssumme(PowerSum)• Dämpfungs-zu-Nahnebensprechdämpfungsverhältnis fernesEnde (ACRF), Paar-zu-Paar und Leistungssumme (PowerSum)• Reflektionsdämpfung und Schleifenwiderstand• Verdrahtung und Schirmung• Kabellänge, Laufzeit und Laufzeitdifferenz zwischen denPaarenMess-Standards• TIA -568-C.2, Category 5 bis 7A unbd Höher• ISO/IEC 11801, EN 50173, Klasse D, E, EA, F, FAStromversorgung• Auswechselbare/ wiederaufladbare Li-Ion Batterien ermöglichenbis zu 8 Stunden kontinuierlichen Betrieb.• Netzteil: 100-240 V AC, wird an die Stromversorgungsbuchsedes Gerätes angeschlossenMaße• Größe: 232 mm x 126 mm x 86.7 mm (9.13” x 4.96” x 3.41”)• Gewicht: ca. 1,4 kg (ca.3.0 lbs.)Speicher• Mehr als 500 MByte (über 2000 Messungen) interner FlashSpeicher• USB Flash Speicher (1 GB im Lieferumfang, 32 GB max.),ermöglicht flexibles Speichern der Messergebnisse im FeldAnschlüsse• Messadapter Anschluss• Ethernet Port, RJ-45, für Fernbedienung• USB Host und Geräte Anschlüsse• Sprechgarnitur Anschluss: 3,5 mm Stereo BuchseZum Produktfinder

WireXpert WX500WireXpert 500 ist das ideale Messgerät für Abnahmemessungen von Datenverkabelungen bis Klasse EA/CAT 6A bis 500 MHz mit einem unschlagbaren Preis/Leistungsverhältnis. Installateure müssen Datenverkabelungen zum Abschluss einer Installation vermessen und dokumentieren. Dies dient dazu nachzuweisen, dass die Verkabelung der erwarteten Güte entspricht und ist oft Grundlage für verlängerte Garantiezeiten des Systemherstellers.Hand- wie auch Remote-Gerät sind mit einem großen Touchscreen ausgestattet und zeichnen sich durch einfachste Bedienbarkeit aus. Alle gängigen Normen sind im Gerät hinterlegt und dienen dazu, Kabel innerhalb von wenigen Sekunden automatisch auf alle Parameter zu messen. Mit einer Autotestzeit von weniger als 9 Sekunden ist er der schnellste verfügbare Kabelzertifizierer.Messdaten werden im Gerät oder auf USB Stick gespeichert und können mit der mitgelieferten PC Software zu grafischen Protokollen zur Dokumentation für den Kunden aufbereitet werden. Neben RJ-45 Systemen können auch optional M12 Industrie Ethernet Verkabelungen, Koaxkabel und Patchkabel mit den entsprechenden Adaptern gemessen werden.- Professionelle LAN-Kabelzertifizierung bis 500 MHz- Zertifiziert nach allen gängigen Standards der Klasse D/E/EA & CAT 5e/6/6A- Schneller Autotest in 9 Sek.- Übertrifft ISO Level IV und TIA Level IIIe Genauigkeitsanforderungen- Durch unabhängige Prüflabore wie ETL bestätigt- Von führenden Kabelherstellern freigegeben- Zertifiziert RJ-45 Patchkabel- Industrielle Ethernet Messungen mit M12 Anschluß- Aussagekräftige Dokumentation mittels PC SoftwareLieferumfang:- Hand- und Endgerät- 2 St. Li-Ion Akkus- 2 St. Kat 6A Permanent Link Adapter- 2 St. Kat 6A Channel Adapter- 2 St. Kopfhörer- Tasche- PC Software- USB Stick- Kalibrierzertifikat- HandbuchZum Produktfinder

HighlightsSchnelle und einfache Überprüfung von NetzwerkkabelnSchleifen-, Fern-, PoE TestInklusive Adapter für BNC KabeltestsEinfaches Ablesen von Ergbnissen via LED IndikatorenAutomatischer- oder manueller Test möglichMit HartschalenkofferDer LAN Tester ermöglicht eine einfache Identifizierung der korrekten Pin-Belegung von 10Base-T, 10Base-2, RJ45/TM11 Modularkabeln sowie 258A, TIA-568A/568B und Token Ring Kabeln, etc., indem das ausgehende Kabelende mit dem entsprechenden empfangenden Kabelende verglichen wird. Mit dem Ferntester können Sie Kabel testen welche an einem anderen Ort, beispielsweise in Wandverteilern oder Patchfeldern, installiert sind. Eine einfache Identifizierung der Verkabelung ist gewährleistet.Technische DetailsProduktabmessungen (Hauptgerät): 80 x 55 x 25 mm (H x B x T)Produktabmessungen (Remote): 80 x 25 x 25 mm (H x B x T)Produktabmessungen (Hartschalenkoffer): 46 x 180 x 120 mm (H x B x T)

Gigabit Netzwerktester LanExpert LEDer LanExpert fasst alle wesentlichen Test-Funktionen für ein Ethernet-Netzwerk in einem einzigen kompakten, robusten und sehr einfach zu bedienenden Handgerät zusammen.- Paketerfassung und -aufzeichnung- Protokollanalyse mit Statistik und Experten inkl. IPv4/IPv6 Unterstützung- Traffic Generator und Stresstest gemäß RFC 2544- Netzwerktest mittels Ping, Trace Route und Hub-Activation- Kabeltest, Verdrahtungsplan, Länge und Power over EthernetDas Gerät wird einfach mittels farbigem Touch-Screen bedient und vereint komplette Test- und Analysefunktionen in einem portablen, robusten Gerät.Eine Auswertung und Protokoll-Erstellung kann einfach mittels WireShark oder Pilot (optional) am PC durchgeführt werden.Lieferumfang:LanExpert, 1G USB-Stick (mit engl. Handbuch, Firmware, PC-Steuersoftware, WireShark), Ladegerät, Terminator (männl./weibl.), Kabel, Aufbewahrungstasche und Kurzanleitung
